小部品について
ミニ四駆で、汎用的に使うことができる小部品について、解説します。
2017/6/6 この記事は「四輪駆動ラボラトリ vol.3」に収録されています。
＞ 詳細は「電子書籍」を参照
小部品の種類
ミニ四駆には、ビスやナットなど、小さな部品がたくさんあります。 これらの小部品は、色々な使い道があります。 汎用的な小部品の種類について、次の表に示します。
| 画像 | 名前 | 説明 |
|---|---|---|
 |
ビス | ガイドローラーや補助プレートなどのパーツを、シャーシに取り付ける際に使用する。 長さは、6、8、10、12、15、20、25、30、40mmの９種類。 後述のワッシャーと、セットで使うのが基本。 握りが太い「ＴＲＦプラスドライバーＭ」や「ポータブルツールセット」の＋ドライバーを用いると、取り付けが非常に楽。 |
 |
ワッシャー | パーツとネジの間に挟む形で使用する。 ミニ四駆がコースの壁や床と接触した時、衝撃がビスに伝わってパーツが破損することがある。 ワッシャーはビスのカサ部分よりも面積が広いので、衝撃を軽減し、パーツを保護することができる。 大きさは、大小２種類で 大の方が衝撃を軽減する効果は高い。 |
 |
スペーサー | ビス止めの際、シャーシとパーツの間隔や、パーツ同士の間隔を空けるために、すき間を埋める形で使用する。 長さは、1.5、3、6、6.7、12mmの５種類。 6mmと6.7mmの判別は、切れ目の有無で可能（6mmには真ん中に切れ目があるが、6.7mmには切れ目がない）。 |
 |
ナット | パーツに通したビスの要所要所に取り付けて、シャーシに固定するために使用する。 単発で使用すると、（どんなにきつく締めても）コースから受ける衝撃で緩む場合があるので、後述のスプリングワッシャーと併用するのがお勧め。 |
 |

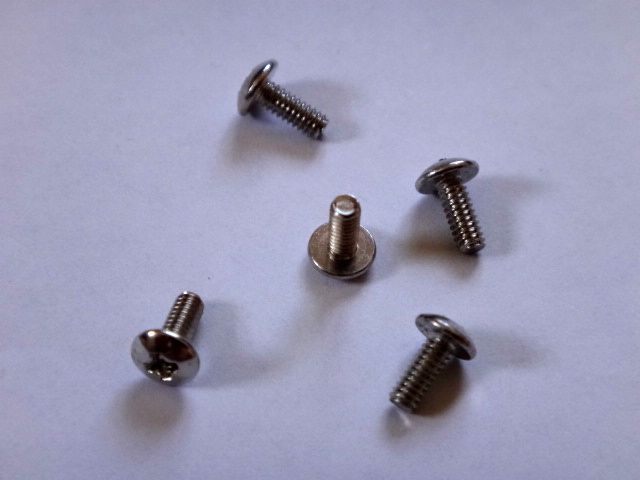

トラスビス | ネジを締めるカサ部分の面積が、通常のビスよりも広い、特殊なビス。 長さは5mmで、カサ部分の面積は小ワッシャーと同程度。 受ける衝撃が小さな箇所に使用することで、取り付ける部品の数を減らすことができる。 |
 |
スプリングワッシャー | 小ワッシャーの１箇所を、切断・ねじ込みをした、特殊なワッシャー。 双方向に反発する力があるので、締めたナットが衝撃で緩むのを、かなり防ぐことができる。 |
 |
ロックナット | 通常のナットよりも少し大きくて、内部にゴムが埋め込まれた、特殊なナット。 ゴムには摩擦抵抗があるので、コースから衝撃を受けても緩みにくい。 緩みを確認しにくい（絶対に緩んで欲しくない）箇所で、スプリングワッシャーと併用すれば、完璧。 |
 |
キャップスクリュー | とても頑丈で、非常に曲がりにくい、特殊なネジ。 取り付けは、＋ドライバーではなく、専用の六角レンチ（「2mm キャップスクリューセット（25mm・30mm）」に付属）で行う。 |
 |
両ネジシャフト | 両端にネジがついているシャフト。 一方をシャーシに（場合によっては、ガイドローラーもセットで）取り付けて、もう一方に別のパーツ（スタビヘッドやマスダンパーなど）を取り付ける際に使用する。 キャップスクリューと同様、かなり強度が高い。 |
 |
六角マウント | 両端にネジ穴がついている筒状の部品。 ２本のネジを両端から取り付けて、全体で１本のネジのようにセッティングすることが可能。 |
小部品の使い方
小部品の使用例を、いくつか紹介します。
ミニ四駆の前（フロントバンパー）に取り付けた２本のビス。 手前は10mmで、奥は6mm。 取り付けるビスは、長過ぎず短過ぎないように、長さは慎重に選ぶ必要がある。
シャーシに補助プレートを取り付ける時は、ビスとワッシャー（基本は、大ワッシャー）を併用する。 コースから受ける衝撃を減らして、パーツを長持ちさせることができる。
ビスの終端をナット止めする場合、このようにスプリングワッシャーを間に挟む。 ナットだけだと、どんなに強く締めても、衝撃を受け続ければ、いずれ緩んでしまうからだ。
スペーサーは、主にガイドローラーの高さ調節で活躍する。 ガイドローラーの位置は、高過ぎても低過ぎても、ミニ四駆の安定性は低くなるので、ミリ単位でこだわりたい。
両ネジシャフトを逆転させて、マスダンパー（ヘビー）をぶら下げている。 タイプ２シャーシは後部にバンパーを取り付けることができないため、この方法を採用している。
ブレーキを止める箇所の穴は小さいので、小ワッシャーを入れてネジ止めする。 ブレーキの根元はトラスビス４本を用いて、取り付ける部品数が少なくて済むようにしている。
【ワッシャーの有無による違い】
ミニ四駆が走っている最中は、絶えずコースから衝撃を受けています。 コーナーでは壁にぶつかり、上下のアップダウンでは床にぶつかるからです。 コースから受ける衝撃は、ミニ四駆のスピードが速いほど／重量が重いほど、大きくなります。
ワッシャーを間に挟まないでビス止めすると、衝撃を受け止める面積が狭いので、力が集中してビス穴の箇所に大きな負荷がかかります。 プラスチックはもちろん、固いＦＲＰプレートでも、割れてしまう可能性があります。
ワッシャーを挟んでビス止めすれば、衝撃を受け止める面積が広くなるので、力が分散してビス穴の箇所にかかる負担が軽減されます。 小ワッシャーよりも大ワッシャーの方が、衝撃を軽減する効果が高いのは、このためです。
試しに、手をグーとパーにして、自分を叩いてみてください。 同じ力なら、グーよりもパーの方が、痛くないですよね？ それと同じです。
ナットやロックナットは、特定のグレードアップパーツに付属の簡易スパナ（下の写真）、または、「ボックスドライバー（4mm／4.5mm）」で取り付け・取り外しをします。
- ＜簡易スパナが付属されているグレードアップパーツ（一部抜粋）＞
小部品は、上記以外にも種類がありますが、使い道はほぼ決まっています。 グレードアップパーツに付属の説明書をよく読んで、正しい使い方を確認すれば、使用方法で迷うことは無くなります。 ですので、説明書はグレードアップパーツの扱いに慣れるまで、捨てずに持っておくことをお勧めします。
小部品のグレードアップパーツ
ミニ四駆をあれこれ改造していくと、小部品がいっぱい必要になってきます。
小部品は、様々なグレードアップパーツを買っていくうちに、自然に増えてゆきます。 たとえば、ビス、ワッシャー、ナットは、補助プレートとセットで入っている場合が多いです。
＞ 補助プレートについては、「補助プレートについて」を参照。
それでも、色々改造していると、時には足りない場合がでてくるかも知れません。 その際は、小部品がメインで入っているグレードアップパーツを買いましょう。 小部品のグレードアップパーツのいくつかを、次の表に示します。
| 画像 | パーツ名 | 内容 | リンク |
|---|---|---|---|
 |

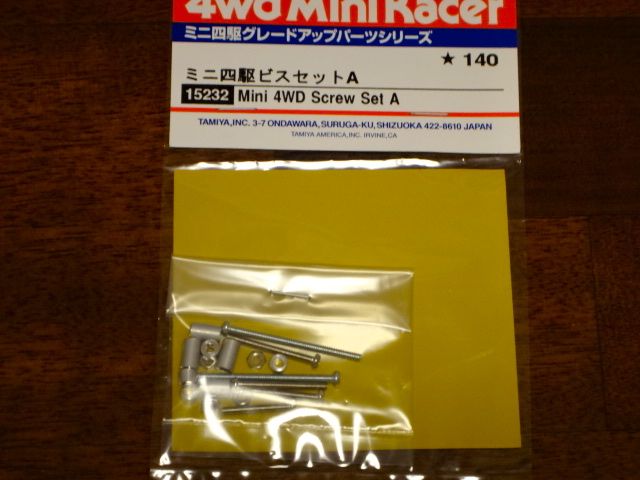

Item No：15232 ミニ四駆ビスセットＡ |
30mmビス x ２ 20mmビス x ２ 15mmビス x ２ 6.7mmスペーサー x ４ 3mmスペーサー x ４ ナット x ４ |
Amazon 楽天 |
 |

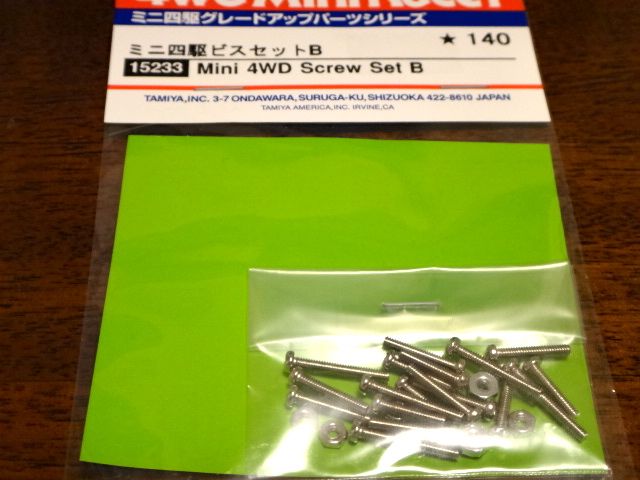

Item No：15233 ミニ四駆ビスセットＢ |
15mmビス x ６ 12mmビス x ６ 10mmビス x ６ ロックナット x ２ ナット x ４ |
Amazon 楽天 |
 |
Item No：15407 ミニ四駆ビスセットＤ |
40mmビス x ３ 6mmスペーサー x ４ 3mmスペーサー x ４ 1.5mmスペーサー x ４ ナット x ４ |
Amazon 楽天 |
 |
Item No：89832 AO-7001 2mmビスセット |
15mmビス x １０ 10mmビス x １０ 8mmビス x １０ 6mmビス x １０ 大ワッシャー x １０ ナット x １０ |
楽天 |
 |
Item No：94385 AO-1007 2mmロングビス・ロックナットセット |
30mmビス x ４ 15mmビス x ４ 大ワッシャー x ４ スプリングワッシャー x ４ 6.7mmスペーサー x ４ ロックナット x ４ ナット x ４ ローラー受け x ４ |
Amazon 楽天 |
 |

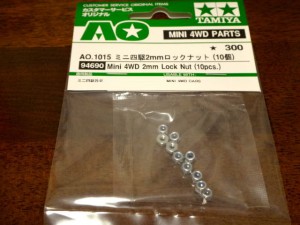

Item No：94690 AO-1015 ミニ四駆2mmロックナット（10個） |
ロックナット x １０ | Amazon 楽天 |
 |
Item No：94802 AO-1025 2x5mmトラスビス（10本） |
トラスビス x １０ | Amazon 楽天 |
 |

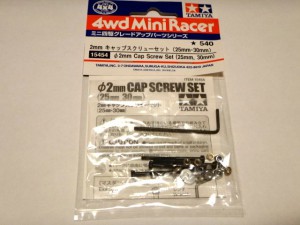

Item No：15454 2mm キャップスクリューセット（25mm・30mm） |
30mmキャップスクリュー x ２ 25mmキャップスクリュー x ２ 大ワッシャー x ５ スプリングワッシャー x ５ ロックナット x ５ ナット x ５ 六角レンチ（工具） |
Amazon 楽天 |
 |
Item No：15473 アルミスペーサーセット（12/6.7/6/3/1.5mm） |
12mmスペーサー x ４ 6.7mmスペーサー x ４ 6mmスペーサー x ４ 3mmスペーサー x ４ 1.5mmスペーサー x ４ |
Amazon 楽天 |
 |
Item No：49350 AO-5014 2x25mmキャップスクリュー（２本・ナット付き） |
25mmキャップスクリュー x ２ ロックナット x ２ |
Amazon 楽天 |
 |
Item No：94793 AO-1022 2x30mm ミニ四駆キャップスクリューセット |
30mmキャップスクリュー x ２ 大ワッシャー x ４ スプリングワッシャー x ４ ロックナット x ４ ナット x ２ 六角レンチ（工具） |
Amazon 楽天 |
 |
Item No：94809 AO-1024 2x38mm両ネジシャフト（４本） |
両ネジシャフト x ４ | Amazon 楽天 |
 |
Item No：15395 六角マウントセット（10mm・15mm） |
15mm六角マウント x ２ 10mm六角マウント x ２ 10mmビス x ２ 6mmビス x ４ 大ワッシャー x ３ スプリングワッシャー x ９ 3mmスペーサー x ２ 簡易スパナ（工具） |
Amazon 楽天 |
これら小部品のグレードアップパーツは、予備として数個ずつ、ストックしておくと良いですよ☆
以上、小部品についてでした(^-^)
